نظام الكابلات

وصف

يتيح نظام الكابلات ، المصنوع من ألواح فولاذية من الإسمنت ، التوجيه بسهولة من خلال خزانات الكابلات حول الألواح. يمكن توجيه كابلات البيانات وكابلات الطاقة بطريقة تقلل من الواجهات الكهرومغناطيسية. يوصى بهذا كحل مثالي للمباني التجارية حيث يكون ارتفاع السقف منخفضًا. يتوفر النظام في مستوى الطابق المنخفض ومستوى الطابق المرتفع.

1.انخفاض نظام الكابلات المضمنة الملف الشخصي

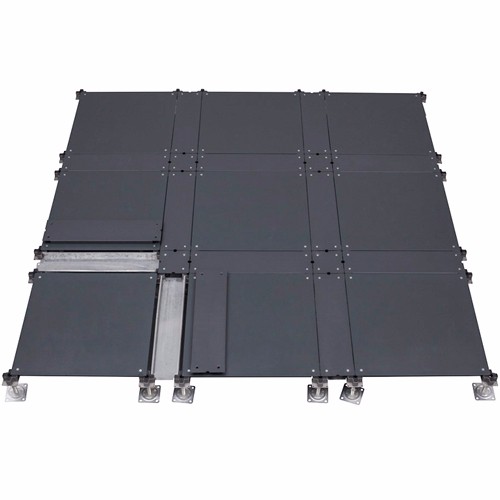

في نظام الكابلات المنخفض ، يمكن تحقيق ارتفاع النظام الكلي في نطاق من 35 مم إلى 80 مم. هذا حل مثالي حيث يكون ارتفاع السقف منخفضًا أو المساحة المخصصة للأرض أقل من 100 مم. كل بلاط محاط بخزانات الكابلات ويمكن تحديد الكابلات من خلال صناديق الأرضية المصممة خصيصًا. يتم تثبيت الركائز من نوع القضيب على الأرض وأغطية خزانات الكابلات المثبتة في الفتحات ، مما يجعل التثبيت سهلًا جدًا لهذا النظام. يمكن أن يكون البلاط متوفرًا بحجم 600 × 600 مم أو بحجم 500 × 500 متر وهو جاهز لقبول أي تشطيب علوي مثل السجاد أو الباركيه. إن تركيب صندوق الأرضية سهل للغاية في هذا النظام حيث يمكن تثبيته عن طريق إزالة أي غطاء علوي لخزان الكابلات.

2. نظام عالي الجودة المدمج في الكابلات

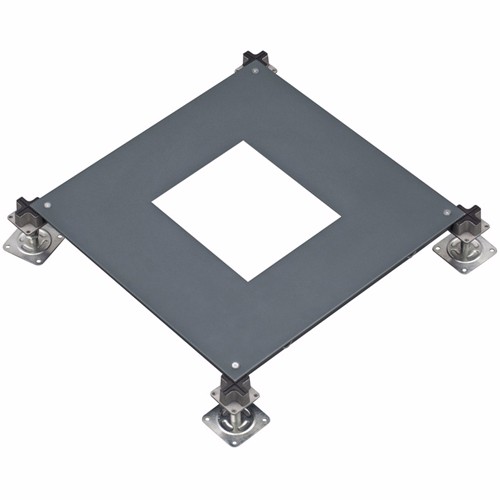

واقترح نظام ربط عالي المستوى حيثما يكون الارتفاع فوق 100 مم. في هذا النظام ، يتم تثبيت بلاط الأسمنت 500 × 500 مم على ركائز قفل الزاوية مع خزانات كابل محاط. يمكن أن يكون تصميم خزانات الكبلات بجوار كل بلاطة أو بعد بلاطات بديلة. الغطاء العلوي من دبابات الكابليت مثبت ببراغي. يمكن أن يكون الحد الأقصى لارتفاع هذا النظام 200 ملم.

3.نظام قفل الزاوية

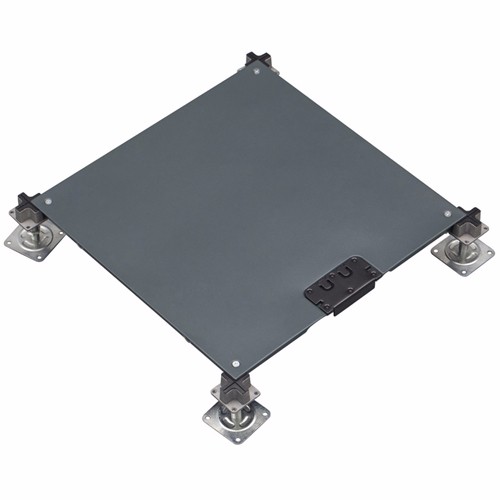

في هذا النظام ، يتم تثبيت الألواح الفولاذية الأساسية الإسمنتية على ركائز متقاطعة الرأس من دون دعم اللدغات. يتم تثبيت الألواح مباشرة على فتحات الركيزة المتقاطعة مع المسامير. يتم تثبيت رأس الركيزة مع وسادة واقية من الصدمات.
