Description

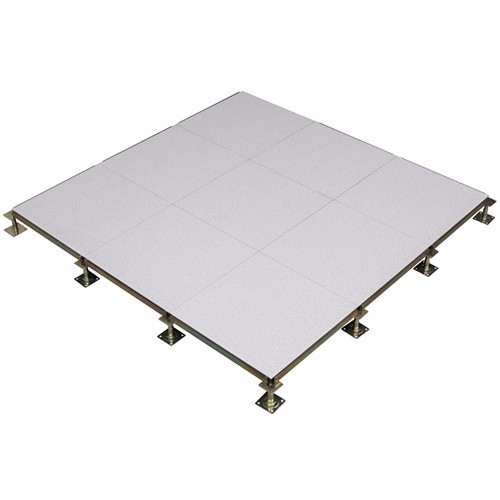

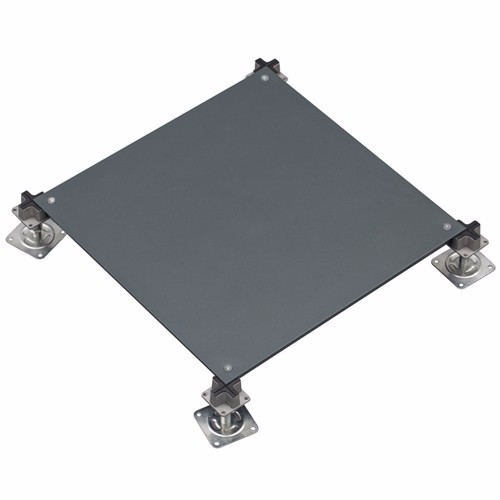

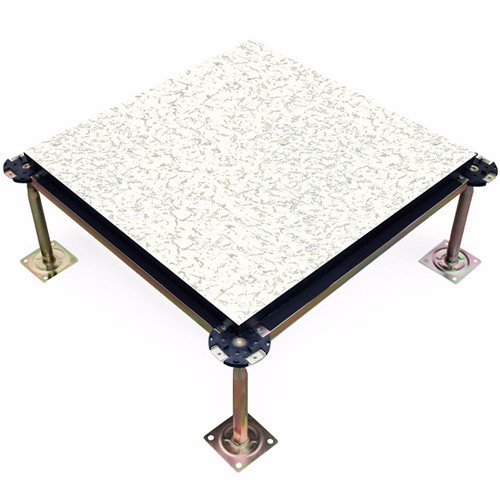

Adjustable pedestals in pressed and galvanized steel with an adjustment field from 3 cm to 5 cm Caissons réglables en acier embouti et galvanisé avec un champ de réglage de 3 cm à 5 cm normalement et pour des cas spéciaux, il peut être jusqu'à 10 cm de réglage vertical. Base rectangulaire du piédestal avec min. dimensions 95 mm x 95 mm / 3,5 mm d'épaisseur avec 4 nervures de renforcement et 4 trous pour permettre une fixation mécanique si nécessaire. Tête de 100 mm de diamètre 3 / 3,5 mm d'épaisseur pressée à froid et découpée en forme de 8 branches radiales qui constituent le support des longerons. Le profil des branches est de forme appropriée pour permettre la connexion Snap-On et le verrouillage latéral de l'extrémité des limons qui à partir de la grille octogonale (pour les panneaux en ciment, la tête est conçue en forme carrée). Chaque branche a un trou pour permettre la fixation de la vis aux limons à la tête si nécessaire. Les 4 autres branches sont disponibles pour supporter des longerons diagonaux lorsque ceux-ci peuvent être nécessaires pour des exigences de chargement particulièrement lourdes. La section centrale inférieure de la tête est dilatée en une section de tige filetée pour un réglage vertical qui vient en prise avec l'écrou de retenue 1,5 afin d'empêcher ce dernier de tourner. La section de tube de 25 mm de diamètre, 2 mm d'épaisseur, dont la longueur dépend de la hauteur de plancher requise, soudée en continu à la base des socles. Le joint de culasse en plastique rigide conducteur pour amortir le bruit et les vibrations avec 4 pieds sur le dessus fournit un emplacement latéral des panneaux.
Les piédestaux sont mis en liaison avec une distance de 600x600 mm pour la fixation des piédestaux. Piédestal en acier galvanisé collé au sous-plancher avec de l'adhésif ou fixation mécanique ou avec base du piédestal à l'aide de vis en acier de 2 mm.
Matériau du socle: acier galvanisé
Tête du piédestal: plaque supérieure carrée conçue pour fixer les limons dans la place (ciment)
Plaque supérieure ronde pour noyau de bois et sulfate de calcium
Construction de la base: 95 mm x 95 mm x 2 mm
ou 100 mm x 100 mm x 3 mm (usage intensif)
Tube de piédestal: 26 mm de diamètre 1,5 mm / 2,0 mm d'épaisseur soudé en continu à la base
Hauteur de construction: 100 mm à 1500 mm
(pour une hauteur supérieure à 400 mm recommandée)
Réglage vertical: 30 mm / 50 mm / 100 mm avec système à deux contre-écrous.
