Système de jonction

Product Item：TPD019

Poids léger;

Spécialement conçu pour une faible hauteur de plancher fini;

Écologique et parfaitement recyclable;

Une conductivité électrique et une perméabilité à l'air satisfaisantes facilitent le câblage.

Description

Le système de goulottes, constitué de panneaux en acier à âme de ciment, permet un acheminement facile à travers les réservoirs de câbles autour des panneaux. Les câbles de données et les câbles d'alimentation peuvent être acheminés de manière à réduire les interfaces électromagnétiques. Ceci est recommandé comme solution idéale pour les bâtiments commerciaux où la hauteur du toit est basse. Le système est disponible en étage bas et en étage élevé.

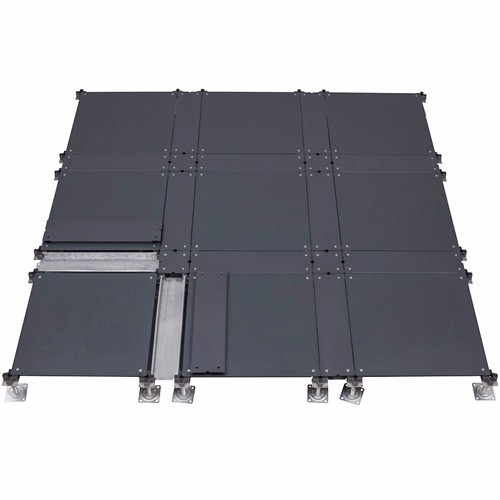

1. système de goulotte intégré à faible profil

Dans le système de goulottes à profil bas, la hauteur du système total peut être atteinte dans une plage de 35 mm à 80 mm. Il s'agit d'une solution idéale lorsque la hauteur du toit est faible ou la disposition de plancher allouée inférieure à 100 mm. Chaque tuile est entourée de réservoirs de câbles et la détermination des câbles est possible grâce aux boîtes de sol spécialement conçues. Les piédestaux de type tige collés au sol et les couvercles des réservoirs de câbles se fixent dans les fentes, l'installation rend très facile pour ce système. Les carreaux peuvent être disponibles en taille 600x600 mm ou 500x500 mm et sont prêts à accepter n'importe quelle finition supérieure comme la moquette ou le parquet. L'installation de la boîte au sol est très facile dans ce système car elle peut être installée en retirant n'importe quel couvercle supérieur du réservoir de câble.

2.Système de goulottes intégré haut de gamme

Chaque fois que la hauteur doit être supérieure à 100 mm, un système de goulotte à profil haut est suggéré. Dans ce système, des carreaux de ciment de 500x500mm fixés sur des socles de verrouillage d'angle avec des réservoirs de câbles entourés. La conception des réservoirs de câbles peut être soit à côté de chaque tuile, soit après des tuiles alternatives. Le couvercle supérieur des cabletanks fixé avec des vis. La hauteur maximale de ce système peut être de 200 mm.

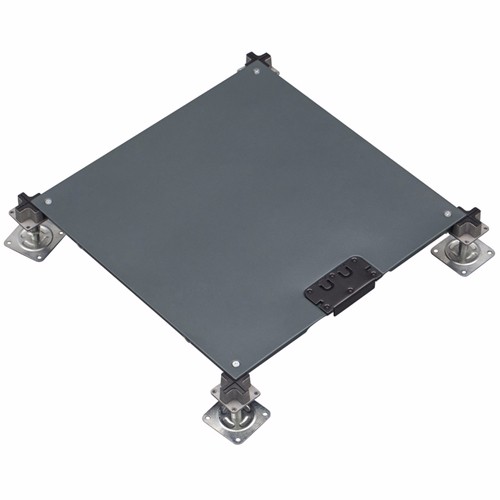

3.Système de verrouillage d'angle

Dans ce système, les panneaux en acier à âme en ciment sont fixés à un socle à tête croisée sans le support de dards. Les panneaux sont directement fixés aux fentes du socle à tête croisée avec les vis. La tête du piédestal est fixée avec un coussin anti-choc.
